Seata 是什么?

Seata 是一款开源的分布式事务解决方案，致力于提供高性能和简单易用的分布式事务服务。Seata 将为用户提供了 AT、TCC、SAGA 和 XA 事务模式，为用户打造一站式的分布式解决方案。

Seata 整体工作流程

Seata 对分布式事务的协调和控制，主要是通过 XID 和 3 个核心组件实现的。

XID

XID 是全局事务的唯一标识，它可以在服务的调用链路中传递，绑定到服务的事务上下文中。

核心组件

Seata 定义了 3 个核心组件：

TC（Transaction Coordinator）：事务协调器，它是事务的协调者（这里指的是 Seata 服务器），主要负责维护全局事务和分支事务的状态，驱动全局事务提交或回滚。
TM（Transaction Manager）：事务管理器，它是事务的发起者，负责定义全局事务的范围，并根据 TC 维护的全局事务和分支事务状态，做出开始事务、提交事务、回滚事务的决议。
RM（Resource Manager）：资源管理器，它是资源的管理者（这里可以将其理解为各服务使用的数据库）。它负责管理分支事务上的资源，向 TC 注册分支事务，汇报分支事务状态，驱动分支事务的提交或回滚。

以上三个组件相互协作，TC 以 Seata 服务器（Server）形式独立部署，TM 和 RM 则是以 Seata Client 的形式集成在微服务中运行，其整体工作流程如下图。

Seata 的整体工作流程如下：

TM 向 TC 申请开启一个全局事务，全局事务创建成功后，TC 会针对这个全局事务生成一个全局唯一的 XID；
XID 通过服务的调用链传递到其他服务;
RM 向 TC 注册一个分支事务，并将其纳入 XID 对应全局事务的管辖；
TM 根据 TC 收集的各个分支事务的执行结果，向 TC 发起全局事务提交或回滚决议；
TC 调度 XID 下管辖的所有分支事务完成提交或回滚操作。

四种模式

Seata 提供了 AT、TCC、SAGA 和 XA 四种事务模式，可以快速有效地对分布式事务进行控制。

在这四种事务模式中使用最多，最方便的就是 AT 模式。与其他事务模式相比，AT 模式可以应对大多数的业务场景，且基本可以做到无业务入侵，开发人员能够有更多的精力关注于业务逻辑开发。

AT 模式

AT: Automatic Transaction

AT 模式的前提

任何应用想要使用 Seata 的 AT 模式对分布式事务进行控制，必须满足以下 2 个前提：

必须使用支持本地 ACID 事务特性的关系型数据库，例如 MySQL、Oracle 等；
应用程序必须是使用 JDBC 对数据库进行访问的 JAVA 应用。

整体机制

两阶段提交协议的演变：

一阶段：业务数据和回滚日志记录在同一个本地事务中提交，释放本地锁和连接资源。
二阶段：
- 提交异步化，非常快速地完成。
- 回滚通过一阶段的回滚日志进行反向补偿。

工作机制

以一个示例来说明整个 AT 分支的工作过程。

业务表：product

Field	Type	Key
id	bigint(20)	PRI
name	varchar(100)
since	varchar(100)

AT 分支事务的业务逻辑：

update product set name = 'GTS' where name = 'TXC';

一阶段

过程：

解析 SQL：得到 SQL 的类型（UPDATE），表（product），条件（where name = ‘TXC’）等相关的信息。
查询前镜像：根据解析得到的条件信息，生成查询语句，定位数据。

select id, name, since from product where name = 'TXC';

得到前镜像：

id	name	since
1	TXC	2014

执行业务 SQL：更新这条记录的 name 为 ‘GTS’。
查询后镜像：根据前镜像的结果，通过主键定位数据。

select id, name, since from product where id = 1;

得到后镜像：

id	name	since
1	GTS	2014

插入回滚日志：把前后镜像数据以及业务 SQL 相关的信息组成一条回滚日志记录，插入到 UNDO_LOG 表中。

{
    "branchId": 641789253,
    "undoItems": [{
        "afterImage": {
            "rows": [{
                "fields": [{
                    "name": "id",
                    "type": 4,
                    "value": 1
                }, {
                    "name": "name",
                    "type": 12,
                    "value": "GTS"
                }, {
                    "name": "since",
                    "type": 12,
                    "value": "2014"
                }]
            }],
            "tableName": "product"
        },
        "beforeImage": {
            "rows": [{
                "fields": [{
                    "name": "id",
                    "type": 4,
                    "value": 1
                }, {
                    "name": "name",
                    "type": 12,
                    "value": "TXC"
                }, {
                    "name": "since",
                    "type": 12,
                    "value": "2014"
                }]
            }],
            "tableName": "product"
        },
        "sqlType": "UPDATE"
    }],
    "xid": "xid:xxx"
}

提交前，向 TC 注册分支：申请 product 表中，主键值等于 1 的记录的 全局锁 。
本地事务提交：业务数据的更新和前面步骤中生成的 UNDO LOG 一并提交。
将本地事务提交的结果上报给 TC。

CREATE TABLE `undo_log` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `branch_id` bigint(20) NOT NULL,
  `xid` varchar(100) NOT NULL,
  `context` varchar(128) NOT NULL,
  `rollback_info` longblob NOT NULL,
  `log_status` int(11) NOT NULL,
  `log_created` datetime NOT NULL,
  `log_modified` datetime NOT NULL,
  `ext` varchar(100) DEFAULT NULL,
  PRIMARY KEY (`id`),
  UNIQUE KEY `ux_undo_log` (`xid`,`branch_id`)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;

二阶段-回滚

收到 TC 的分支回滚请求，开启一个本地事务，执行如下操作。
通过 XID 和 Branch ID 查找到相应的 UNDO LOG 记录。
数据校验：拿 UNDO LOG 中的后镜与当前数据进行比较，如果有不同，说明数据被当前全局事务之外的动作做了修改。
根据 UNDO LOG 中的前镜像和业务 SQL 的相关信息生成并执行回滚的语句：

update product set name = 'TXC' where id = 1;

提交本地事务。并把本地事务的执行结果（即分支事务回滚的结果）上报给 TC。

第三点中是无法处理的情况, seata使用 @GlobalLock+@Transactional或 @GlobalTransaction 来加了全局锁, 在回滚完成前, 其他请求将被阻塞, 如果真的出现了这种情况, 可自定义实现FailureHandler做邮件通知或其他
Seata常见问题
脏写导致数据回滚失败？

二阶段-提交

收到 TC 的分支提交请求，把请求放入一个异步任务的队列中，马上返回提交成功的结果给 TC。
异步任务阶段的分支提交请求将异步和批量地删除相应 UNDO LOG 记录。

总结:
第一阶段是把所有要修改的数据存在seata的UNDO_LOG表里(修改前的数据),并拿到全局锁
第二阶段看执行结果决定是回滚还是提交
2.1 如果是回滚: 则把UNDO_LOG里对应的数据写回去
2.2 如果是提交: 则删除UNDO_LOG中的数据

TCC 模式

什么是 TCC

TCC 是分布式事务中的二阶段提交协议，它的全称为 Try-Confirm-Cancel，即资源预留（Try）、确认操作（Confirm）、取消操作（Cancel），他们的具体含义如下：

Try：对业务资源的检查并预留；
Confirm：对业务处理进行提交，即 commit 操作，只要 Try 成功，那么该步骤一定成功；
Cancel：对业务处理进行取消，即回滚操作，该步骤回对 Try 预留的资源进行释放。

TCC 是一种侵入式的分布式事务解决方案，以上三个操作都需要业务系统自行实现，对业务系统有着非常大的入侵性，设计相对复杂，但优点是 TCC 完全不依赖数据库，能够实现跨数据库、跨应用资源管理，对这些不同数据访问通过侵入式的编码方式实现一个原子操作，更好地解决了在各种复杂业务场景下的分布式事务问题。

Seata TCC 模式

Seata TCC 模式跟通用型 TCC 模式原理一致，我们先来使用 Seata TCC 模式实现一个分布式事务：

假设现有一个业务需要同时使用服务 A 和服务 B 完成一个事务操作，我们在服务 A 定义该服务的一个 TCC 接口：

public interface TccActionOne {
    @TwoPhaseBusinessAction(name = "DubboTccActionOne", commitMethod = "commit", rollbackMethod = "rollback")
    public boolean prepare(BusinessActionContext actionContext, @BusinessActionContextParameter(paramName = "a") String a);

    public boolean commit(BusinessActionContext actionContext);

    public boolean rollback(BusinessActionContext actionContext);
}

同样，在服务 B 定义该服务的一个 TCC 接口：

public interface TccActionTwo {
    @TwoPhaseBusinessAction(name = "DubboTccActionTwo", commitMethod = "commit", rollbackMethod = "rollback")
    public void prepare(BusinessActionContext actionContext, @BusinessActionContextParameter(paramName = "b") String b);

    public void commit(BusinessActionContext actionContext);

    public void rollback(BusinessActionContext actionContext);
}

在业务所在系统中开启全局事务并执行服务 A 和服务 B 的 TCC 预留资源方法：

@GlobalTransactional
public String doTransactionCommit(){
    //服务A事务参与者
    tccActionOne.prepare(null,"one");
    //服务B事务参与者
    tccActionTwo.prepare(null,"two");
}

以上就是使用 Seata TCC 模式实现一个全局事务的例子，可以看出，TCC 模式同样使用 @GlobalTransactional 注解开启全局事务，而服务 A 和服务 B 的 TCC 接口为事务参与者，Seata 会把一个 TCC 接口当成一个 Resource，也叫 TCC Resource。

TCC 接口可以是 RPC，也可以是 JVM 内部调用，意味着一个 TCC 接口，会有发起方和调用方两个身份，以上例子，TCC 接口在服务 A 和服务 B 中是发起方，在业务所在系统中是调用方。如果该 TCC 接口为 Dubbo RPC，那么调用方就是一个 dubbo:reference，发起方则是一个 dubbo:service。

Seata 启动时会对 TCC 接口进行扫描并解析，如果 TCC 接口是一个发布方，则在 Seata 启动时会向 TC 注册 TCC Resource，每个 TCC Resource 都有一个资源 ID；如果 TCC 接口时一个调用方，Seata 代理调用方，与 AT 模式一样，代理会拦截 TCC 接口的调用，即每次调用 Try 方法，会向 TC 注册一个分支事务，接着才执行原来的 RPC 调用。

当全局事务决议提交/回滚时，TC 会通过分支注册的的资源 ID 回调到对应参与者服务中执行 TCC Resource 的 Confirm/Cancel 方法。

如何控制异常

在 TCC 模型执行的过程中，还可能会出现各种异常，其中最为常见的有空回滚、幂等、悬挂等。下面我讲下 Seata 是如何处理这三种异常的。

如何处理空回滚

什么是空回滚？

空回滚指的是在一个分布式事务中，在没有调用参与方的 Try 方法的情况下，TM 驱动二阶段回滚调用了参与方的 Cancel 方法。

那么空回滚是如何产生的呢？

如上图所示，全局事务开启后，参与者 A 分支注册完成之后会执行参与者一阶段 RPC 方法，如果此时参与者 A 所在的机器发生宕机，网络异常，都会造成 RPC 调用失败，即参与者 A 一阶段方法未成功执行，但是此时全局事务已经开启，Seata 必须要推进到终态，在全局事务回滚时会调用参与者 A 的 Cancel 方法，从而造成空回滚。

要想防止空回滚，那么必须在 Cancel 方法中识别这是一个空回滚，Seata 是如何做的呢？

Seata 的做法是新增一个 TCC 事务控制表，包含事务的 XID 和 BranchID 信息，在 Try 方法执行时插入一条记录，表示一阶段执行了，执行 Cancel 方法时读取这条记录，如果记录不存在，说明 Try 方法没有执行。

如何处理幂等

幂等问题指的是 TC 重复进行二阶段提交，因此 Confirm/Cancel 接口需要支持幂等处理，即不会产生资源重复提交或者重复释放。

那么幂等问题是如何产生的呢？

如上图所示，参与者 A 执行完二阶段之后，由于网络抖动或者宕机问题，会造成 TC 收不到参与者 A 执行二阶段的返回结果，TC 会重复发起调用，直到二阶段执行结果成功。

Seata 是如何处理幂等问题的呢？

同样的也是在 TCC 事务控制表中增加一个记录状态的字段 status，该字段有 3 个值，分别为：

tried：1
committed：2
rollbacked：3

二阶段 Confirm/Cancel 方法执行后，将状态改为 committed 或 rollbacked 状态。当重复调用二阶段 Confirm/Cancel 方法时，判断事务状态即可解决幂等问题。

如何处理悬挂

悬挂指的是二阶段 Cancel 方法比一阶段 Try 方法优先执行，由于允许空回滚的原因，在执行完二阶段 Cancel 方法之后直接空回滚返回成功，此时全局事务已结束，但是由于 Try 方法随后执行，这就会造成一阶段 Try 方法预留的资源永远无法提交和释放了。

那么悬挂是如何产生的呢？

如上图所示，在执行参与者 A 的一阶段 Try 方法时，出现网路拥堵，由于 Seata 全局事务有超时限制，执行 Try 方法超时后，TM 决议全局回滚，回滚完成后如果此时 RPC 请求才到达参与者 A，执行 Try 方法进行资源预留，从而造成悬挂。

Seata 是怎么处理悬挂的呢？

在 TCC 事务控制表记录状态的字段 status 中增加一个状态：

suspended：4

当执行二阶段 Cancel 方法时，如果发现 TCC 事务控制表有相关记录，说明二阶段 Cancel 方法优先一阶段 Try 方法执行，因此插入一条 status=4 状态的记录，当一阶段 Try 方法后面执行时，判断 status=4 ，则说明有二阶段 Cancel 已执行，并返回 false 以阻止一阶段 Try 方法执行成功。

Saga模式

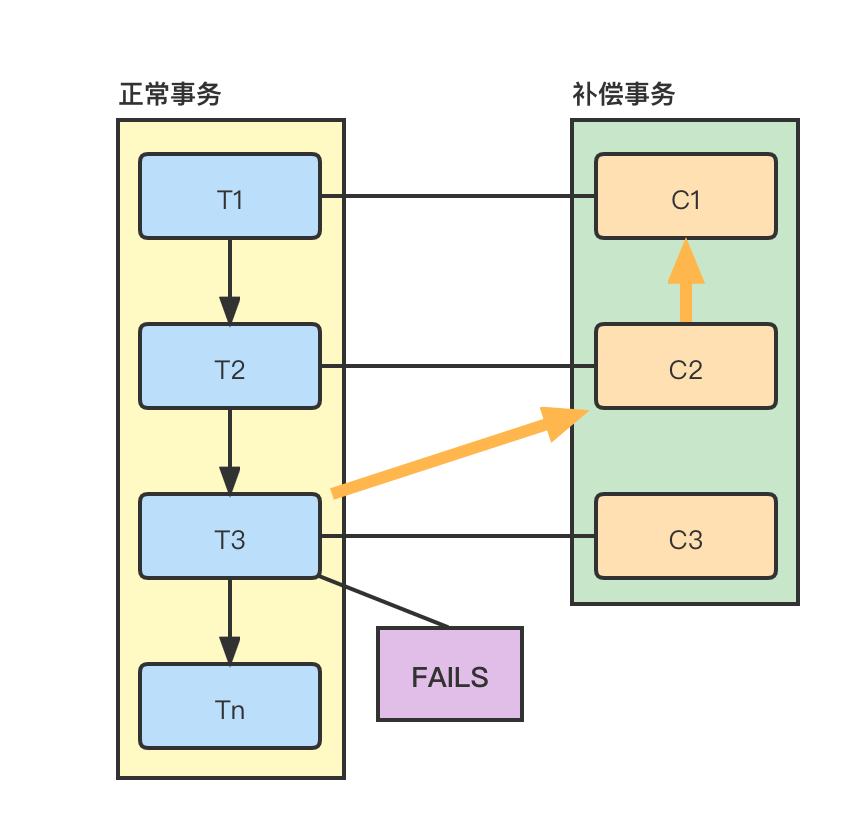

Saga 模式是一种补偿协议。在 Saga 模式中，在分布式事务内有多个参与者，每个参与者都是一个冲正补偿服务，需要用户根据业务场景实现其正向和逆向回滚操作。如下图所示，T1~T3 都是正向的业务流程，都对应着一个冲正逆向操作 C1~C3。

在分布式事务执行过程中，会依次执行各参与者的正向操作：

如果所有正向操作均执行成功，则分布式事务提交；
如果任何一个正向操作执行失败，则分布式事务会退回去执行前面各参与者的逆向回滚操作，回滚已提交的参与者，使分布式事务回到初始状态。

Saga 模式的优势：

在一阶段提交本地数据库事务，无锁，高性能
参与者可以采用事件驱动异步执行，高吞吐
补偿服务即正向服务的"反向"操作，易于理解，易于实现

Saga 模式也存在很明显的缺点：在一阶段已经提交了本地数据库事务，且没有进行"预留"动作，所以不能保证隔离性，不容易进行并发控制。与 AT 模式和 TCC 模式相比，Saga 模式的适用场景有限。

A模式

在 XA 模式中，需要在 Seata 定义的分布式事务范围内，利用事务资源实现对 XA 协议的支持，以 XA 协议的机制来管理分支事务。

本质上，Seata 的 AT、TCC、Saga模式都是补偿型的。事务处理机制构建在框架或应用中。事务资源本身对分布式事务是无感知的。而在 XA 模式下，事务资源对分布式事务是可感知的。
